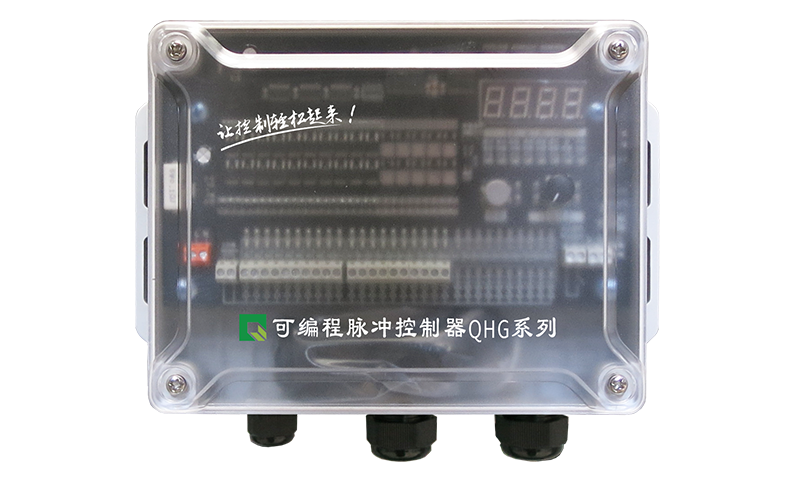

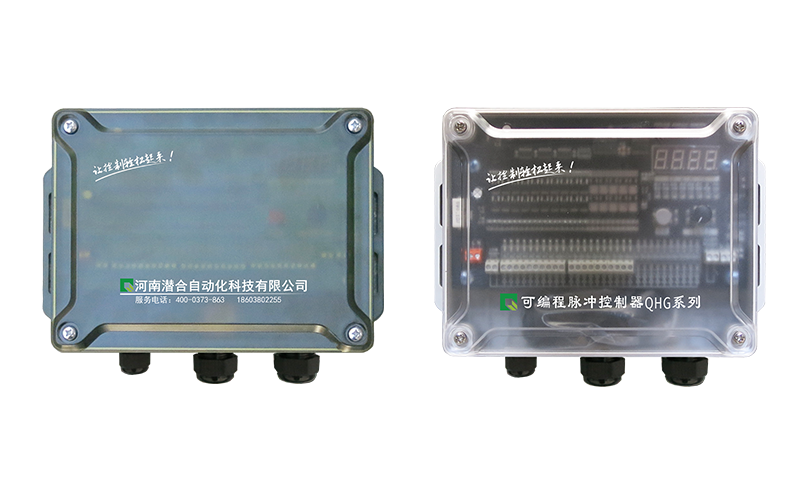

一、型號意義
1
控制類型
QHG-30:QHG系列可編程脈沖控制器
2
輸出路數
12：12路，20：20路，30：30路
3
輸出電壓
D：輸出電壓 DC 24V
二、技術參數
參數
參數意義
默認
設置范圍
單位
1
脈沖寬度
0.5
0.01-99.99
1s
2
脈沖間隔
1
1-9999
1s
3
提脈間隔
1
1-9999
1s
4
室 間 隔
1
1-9999
1s
5
周期間隔
1
1-9999
1s
6
提升閥數
0
0-m（m：根據型號設定）
1路
7
脈沖閥數
n(n根據型號設定）
1-n(n根據型號設定）
1路
8
開機功能
5
1:開機即運行；
2:開機延時噴吹，延時時間為1分鐘；
3:壓差模式1：條件滿足按照模式1運行，條件不滿足噴吹到本周期完畢。
4：壓差模式2：條件滿足按照模式1運行，條件不滿足本周期噴吹完畢后，需繼續噴吹兩個清灰周期；
5：恢復出廠值。

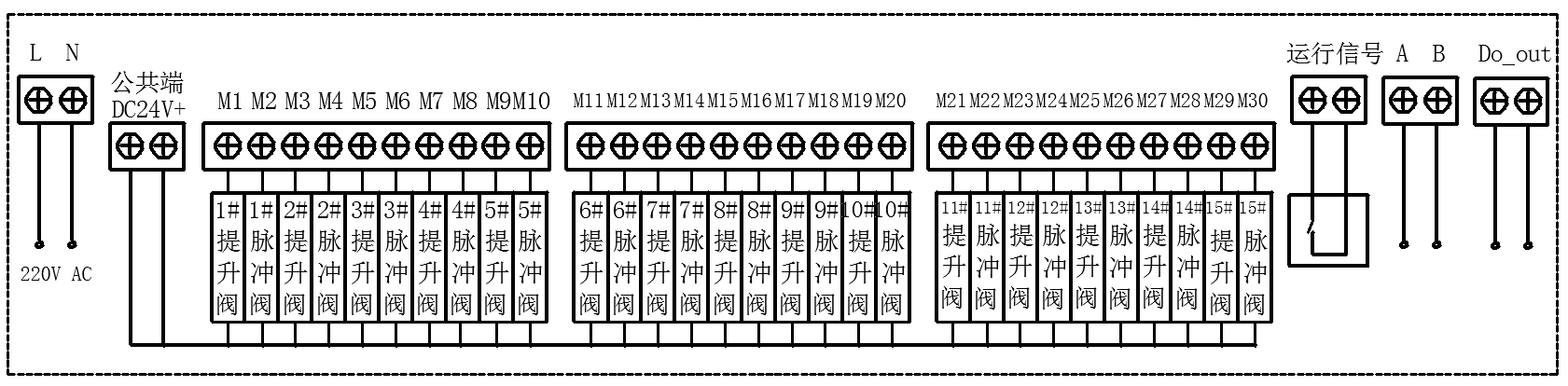

三、端子接線圖
四、在線控制儀接線標識說明
1、【電源】為交流220V輸入端子（L,N）；
2、【公共端】為閥用公共端；
3、【運行信號】為該型號脈沖控制儀自動運行控制端口，接口類型為干接點。當需要外部控制自動清灰運行時，需將主板上的黑色跳線帽兒斷開，短接運行信號兩個端子；

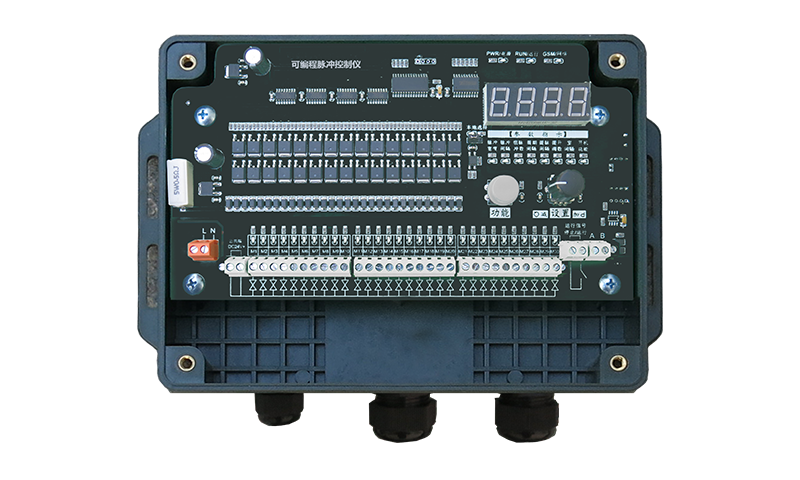

■ 注意 ：電路板上的短接帽為不需要遠程控制時的快捷設置方法，在不需要遠程時，不需要取下短接帽，也不需要端子短接運行信號。
4、【1～N】為脈沖閥信號輸出端子（N標示控制儀輸出路數）；
5、【A+ B-】為485通訊接口。(該功能需定制)
五、注意事項
1.由于線路板及接線端子上工作電壓高達220V，操作時手一定要保持干燥且不要接觸接線端子和線路，否則，可能導致觸電事故；
2.由于“功能”按鈕為微型按鈕，操作時應垂直輕按，切忌用力過猛或斜按，否則，很容易損壞按鈕。
3.控制儀周圍不應有腐蝕性氣體，盡量避開強烈震動、強磁、高溫高熱場所;
4.為了保證正常的生產及設備安全，控制路數、脈沖閥數應由專業技術人員進行調整；
5.控制儀開機信號可以用于設備的遠程控制、壓差控制、與其它設備聯動等功能，有特殊應用時，為確保不因接錯線發生設備損壞，請咨詢我公司技術人員，指導接線。
